整流二極管該如何接線?

2022-07-01 09:22:19

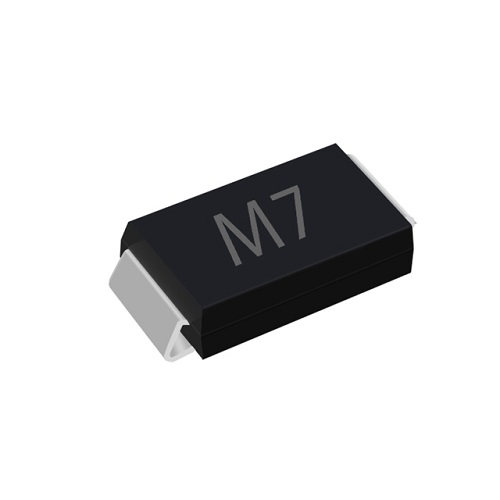

整流二極管(rectifierdiode)它是將交流電轉換為直流電的半導體器件。

單向?qū)щ娛嵌O管最重要的特征。

在電路中,電流只能從二極管的正負極流出。

整流二極管通常包括一個PN結,有兩個兩端。


P區域載流子空穴,N區域中的載流子電子P區和N間隔形成一定的位基。

加上電壓使P區相對N當區域?yàn)檎妷簳r(shí),位基降低,位基兩側附近產生存儲載流子,可通過大電流降低電壓(典型值為0.7V),它被稱為正導通狀態。

如果增加相反的電壓以增加位壘,它可以承受高反向電壓,并通過一個小的反向電流(稱為反向泄漏電流),這稱為反向阻塞狀態。

整流二極管可以由半導體鍺或硅制成。

硅整流二極管具有高擊穿電壓、低反向泄漏電流和良好的高溫性能。

通常,高壓大功率整流二極管是由高純單晶硅制成的(當摻雜較多時,很容易反向擊穿)。

該裝置具有較大的結面積,可通過較大的電流(可達數千安),但工作頻率不高,一般低于幾十千赫。

整流二極管主要用于各種低頻半波整流電路,如果需要全波整流,則需要連接成整流橋。

整流橋是將整流管密封在一個外殼中,分為全橋和半橋。

整個橋梁將連接的橋式整流電路的四個二極管密封在一起。

半橋是將四個二極管橋式整流的一半密封在一起。

兩個半橋可以形成一個橋式整流電路,一個半橋也可以形成一個帶有中央抽頭的變壓器全波整流電路。

在選擇整流橋時,應考慮整流電路和工作電壓。

整流橋作為一種功率元件,廣泛應用于各種電源設備中。

其內部主要由四個二極管組成,以實現將輸入交流電壓轉換為輸出直流電壓。

整流橋接線方法及接線圖


整流橋連接方式主要分為兩種一種是實物產品電路圖對應方式

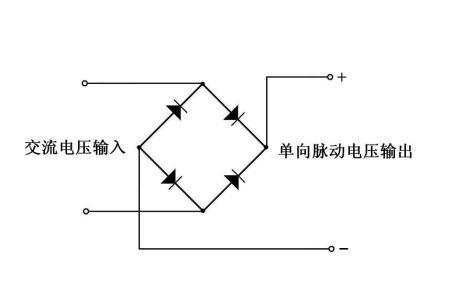

橋式整流電路內部結構如上圖所示

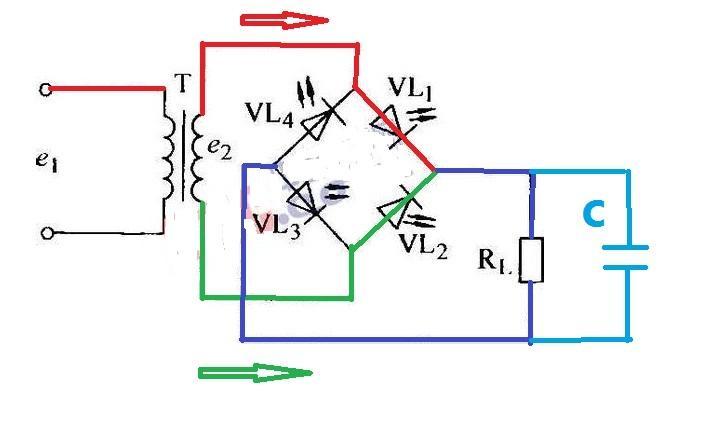

整流橋的第二種連接方式是電路中實物產品的連接方式。

一般來說,大多數電路現在使用高壓整流。

整流橋前端為交流220V進入整流橋AC在交流端,負載電器的正極由正極直流輸出連接,整流橋的負極通過負載電器的負極連接形成回路,從而完成整個電源整流路徑。
